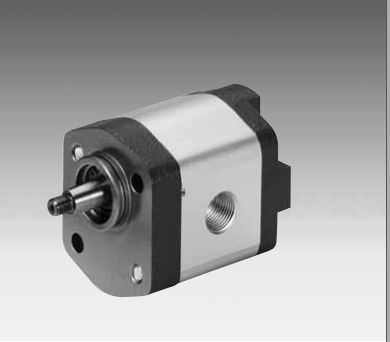

力士乐齿轮泵AZPB传动系的布置是怎样的？

对于力士乐齿轮泵AZPB来说，有一个经常被大家忽略的问题，那就是力士乐齿轮泵AZPB传动系的布置。很多人会去在意力士乐齿轮泵的结构，布局，特性，原理等等，但是可能没几个会去想力士乐齿轮泵AZPB传动系的布置。

在这种轴联耦合方式下， 不得向液压泵传递任何径向力或轴向力。
1. 弹性联轴器
参见联轴器厂商提供的安装操作规程，以了解轴向最大许可偏差的详情。
泵轴套管的最大径向跳动值为 0.2 mm。

2. 带柄托的传动轴
通过这种传动轴， 液压泵可以紧密联轴电机、 或内燃机与齿轮减速器等。泵的传动轴有一个专用的柄托和驱动器。

3（ 没有包含在供货内容中） 。这里， 没有采用轴密封。推荐的驱动端和密封的布置与尺寸如下。
传递的扭矩：
AZPB-22 = 25 Nm.用于 AZPB-22 的合适轴联耦合方式是：
1 510 001 002 ， 用于AZPFB，
1 510 240 001， 用于AZPBB。
① 传动轴
泵壳硬化钢 DIN 17 210，
比如20 MnCrS 5
泵壳硬化层深 1.0； HRA 83±2
针对密封环的接触面而进行了无膛线研磨， Rt ≤ 4μm
② 轴的径向密封， 采用涂覆橡胶的密封件（ 参见 DIN 3760， AS型； 或采用双层唇缘密封环）。
针对特定的安装空间， 请遵循密封环厂商提供的布置指南。
